Dispozitiv de priză pentru protecția la supraîncălzire a elementelor electrice de încălzire

Acest model de utilitate se referă la un dispozitiv de priză pentru protecția la supraîncălzire a elementelor electrice de încălzire. Bazat pe prize, carcase, prize și cabluri de alimentare existente, adaugă un dispozitiv de protecție la supraîncălzire. Acest dispozitiv de protecție la supraîncălzire constă dintr-o bandă bimetală, o bandă conductivă, o bandă de ghidare a comutatorului, un arc și o placă de reglare a temperaturii. Contactele în mișcare și staționare sunt fixate pe banda bimetalică și, respectiv, pe banda conductivă. O tijă de comutare, un arc și banda de ghidare a comutatorului sunt conectate la banda bimetalică și fixate împreună. Prin urmare, acest model de utilitate are avantaje precum proiectarea structurală rezonabilă, utilizarea sigură și fiabilă și prevenirea exploziei elementului de încălzire electric.

Manual de instrucțiuni pentru dispozitivul de priză pentru protecția la supraîncălzire a elementelor electrice de încălzire

Acest model de utilitate se referă la un dispozitiv de priză, în special un dispozitiv de priză pentru protecția la supraîncălzire a elementelor electrice de încălzire, aplicabil în principal la ceainice electrice, tigăi electrice etc.

Multe produse electrice existente folosesc elemente de încălzire electrice și plăci de încălzire, cum ar fi ceainice electrice și tigăi electrice. Fără un dispozitiv de protecție împotriva supraîncălzirii, aceste produse sunt susceptibile la explozia elementului electric de încălzire în condiții anormale de funcționare (cum ar fi fierbătorul electric uscat), ceea ce poate duce la pericole de incendiu. Dispozitivul de priză utilizat în prezent la ceainicele electrice, așa cum se arată în Figura 1, constă în principal dintr-o carcasă 1, o priză 2 și un cablu de alimentare 3. Deoarece acest tip de dispozitiv de priză nu are protecție împotriva supraîncălzirii, poate duce totuși la supraîncălzire și la o eventuală rupere în timpul utilizării efective, provocând chiar și un incendiu în cazuri grave.

Scopul acestei invenții este de a depăși deficiențele menționate mai sus ale tehnologiei existente și de a oferi un dispozitiv de priză pentru protecția la supraîncălzire a elementului de încălzire. Când elementul de încălzire se supraîncălzește din cauza funcționării anormale, acest dispozitiv cu priză întrerupe automat sursa de alimentare și nu se va reseta automat după ce elementul de încălzire se răcește, asigurând o funcționare fiabilă.

Obiectivul acestui model utilitar poate fi atins prin următoarea soluție tehnică: Dispozitivul cu priză include o carcasă, o priză și un cablu de alimentare. Caracteristica sa structurală este includerea unui dispozitiv de protecție împotriva supraîncălzirii. Acest dispozitiv de protecție la supraîncălzire constă dintr-o bandă bimetală, o bandă conductivă, o bandă de ghidare a comutatorului, un arc și o placă de reglare a temperaturii. Un contact mobil este fixat pe banda bimetalic, iar un contact staționar este fixat pe banda conductivă. Contactul staționar este conectat la cablul de alimentare prin banda conductivă. O tijă de comutare este conectată la banda de ghidare a comutatorului. Arcul și banda de ghidare a comutatorului sunt fixate pe banda bimetalic. Arcul intră în contact și cu placa de reglare a temperaturii și șurubul de reglare a temperaturii.

Acest model utilitar poate fi echipat si cu o siguranta termica. Un capăt al siguranței termice este conectat la manșonul prizei, iar celălalt capăt este conectat la cablul de alimentare, oferind astfel protecție dublă. Când banda bimetalic eșuează, temperatura supraîncălzită va face ca siguranța să se topească, întrerupând astfel alimentarea.

Desenele însoțitoare sunt după cum urmează:

Figura 1 este o diagramă schematică structurală a unui dispozitiv cu priză din stadiul tehnicii (capacul deschis).

Figura 2 este o diagramă schematică tri-dimensională a structurii interne a acestui model de utilitate (capacul deschis). Figura 3 este o vedere în secțiune transversală de-a lungul liniei A-A a mecanismului de acționare al acestui model de utilitate.

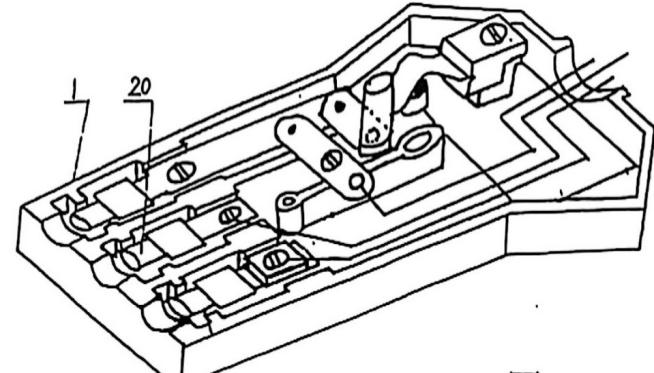

Figura 4 este o vedere în perspectivă a structurii interne a unei alte variante de realizare a acestui model de utilitate.

Acest model de utilitate va fi acum descris mai detaliat cu referire la desenele şi exemplele de realizare însoţitoare.

Exemplul 1: Referindu-ne la figurile 2 și 3, acest model de utilitate adaugă în principal un dispozitiv de protecție la supraîncălzire I la carcasă 1, priza 2 și cablul de alimentare 3. Acest dispozitiv de protecție la supraîncălzire I constă în principal dintr-o bandă bimetală 6, o bandă conductoare 9, un ghidaj de comutator 10, un arc 14 și o bandă de reglare a temperaturii de contact metalic 17. 6, iar contactul staționar 8 este nituit pe banda conductivă 9. Banda conductivă 9 este fixată de carcasa 1 prin șuruburi și conectată la un cablu de alimentare 3-1. Banda bimetalica 6, ghidajul comutatorului 10 si arcul 14 sunt nituite impreuna. Un şurub reglabil de reglare a temperaturii 13 este prevăzut sub arcul 14. Celălalt capăt al arcului 14 este cuplat în canelura plăcii de reglare a temperaturii 11, care este fixată de locaşul plăcii de reglare a temperaturii 12 prin şuruburi. Deplasarea plăcii de reglare a temperaturii 11 înainte și înapoi ajustează tensiunea arcului 14, reglând astfel temperatura de funcționare a benzii bimetalice 6. Celălalt capăt al ghidajului comutatorului 10 este conectat la tija comutatorului 15.

Manșonul bimetalic 4 este fixat de carcasa 1 prin șuruburi. Acest manșon bimetalic al dopului 4 este format dintr-o bandă bimetală 6 și o bandă de cupru și este fixat cu un arc de reținere 14. Manșonul dopului 18 este de asemenea fixat de carcasa 1 prin șuruburi. Acest manșon 18 este alcătuit din două benzi de cupru și este, de asemenea, asigurat cu un arc de reținere. Manșonul ștecherului 18 este de asemenea conectat la o altă linie de alimentare 3-2.

Orificiul pentru șuruburi 19 este situat la 19, iar piulița de împământare 17 este conectată la firul de împământare 3-3 al liniei de alimentare.

Pentru a spori și mai mult siguranța, poate fi instalată o siguranță termică 16. Siguranța termică 16 este în contact strâns cu manșonul ștecherului 18, cu un capăt conectat la manșonul ștecherului 18 și celălalt capăt conectat la linia de alimentare 3-2. Când banda bimetalică 14 se defectează, temperatura supraîncălzită va face ca siguranța termică 16 să se topească, întrerupând astfel sursa de alimentare și oferind protecție dublă.

Când elementul de încălzire este în funcțiune (adică atunci când pinul elementului de încălzire este introdus în priza 2), apăsarea barei de comutare 15 face ca ghidajul comutatorului 10, arcul 14, banda bimetalic 6 și contactul mobil 7 să sară către contactul staționar 8, asigurând un contact strâns între ele și astfel stabilind puterea.

Când elementul de încălzire nu funcționează normal, căldura excesivă este transferată de la știftul elementului de încălzire către banda bimetalic 6, făcându-l să se îndoaie. Aceasta îndoaie arcul 14, iar când se atinge o temperatură stabilită, arcul 14 sare în jos, determinând contactul mobil 7, banda bimetalic 14 și ghidajul comutatorului 10 să sară departe de contactul staționar 8, întrerupând astfel puterea. Chiar dacă temperatura benzii bimetalice 14 revine la normal, aceasta nu va sări înapoi la contactul staționar 8. Bara de comutare 15 trebuie apăsată manual, determinând ghidajul comutatorului 10 să miște arcul 14, banda bimetalică 6 și deplasarea contactului 7 înapoi la contactul staționar 8 pentru a reconecta alimentarea.

Exemplul 2: Referindu-ne la Figura 4, în acest exemplu de realizare, piulița de împământare 17 este înlocuită cu un manșon de fișă din mijloc 20. Manșonul de fișă din mijloc 20 este compus din două plăci de cupru și este fixat de carcasa 1 cu șuruburi. Simultan, manșonul ștecherului din mijloc 20 este conectat la firul de împământare al sursei de alimentare 3-3. Structura și funcționarea rămase sunt aceleași ca în exemplul 1.

Comparativ cu stadiul tehnicii, acest model de utilitate are următoarele avantaje: 1. Structura este proiectată în mod rezonabil și sigură și fiabilă în utilizare. Datorită dispozitivului de protecție împotriva supraîncălzirii, alimentarea cu energie este întreruptă automat atunci când elementul de încălzire se supraîncălzește din cauza funcționării anormale, împiedicând explozia elementului de încălzire. În plus, sursa de alimentare nu va fi reconectată decât dacă comutatorul este apăsat manual, asigurând astfel o funcționare fiabilă. 2. Are o funcție de protecție dublă. Datorită designului siguranței termice, chiar dacă banda bimetalic eșuează, temperatura de supraîncălzire va face ca siguranța termică să se topească, întrerupând astfel sursa de alimentare.
