Care este principiul de funcționare al termocuplurilor de platină rodiu anticorozive la temperatură înaltă

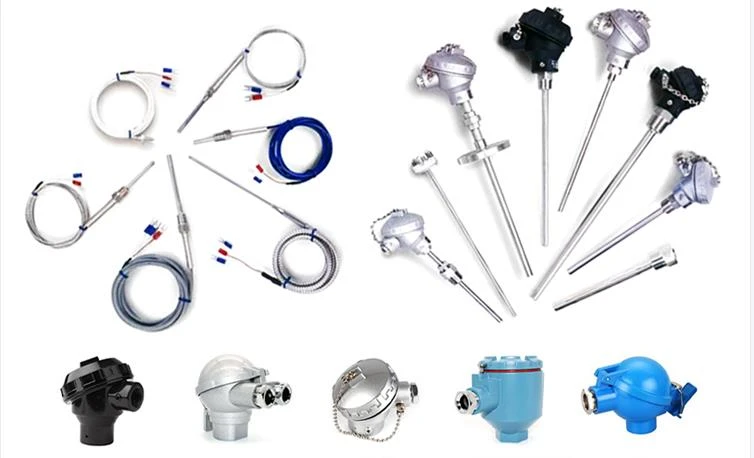

Utilizarea pe scară largă a termocuplurilor de platină rodiu anticoroziune la temperatură înaltă:
Fiind unul dintre cei mai folosiți senzori de temperatură în măsurarea temperaturii industriale, termocuplurile, împreună cu termistorii de platină, reprezintă aproximativ 60% din totalul senzorilor de temperatură. Termocuplurile sunt utilizate în general împreună cu suprafețele vizibile pentru a măsura direct temperatura de suprafață a lichidelor, vaporilor, mediilor gazoase și solidelor în intervalul de la -40 la 1800 de grade în diferite procese de producție.
Avantajele termocuplurilor de platină rodiu anticoroziune la temperatură înaltă:
① Precizie mare de măsurare; ② Scară largă de măsurare; ③ Structura este simplă, iar termocuplul este ușor de utilizat.
Principiul de bază al măsurării temperaturii termocuplului
Un termocuplu este un element de detectare a temperaturii care este o suprafață primară care măsoară direct temperatura și transformă semnalul de temperatură într-un semnal de forță electromotoare termoelectrică, care este apoi convertit în temperatura mediului măsurat prin suprafața electrică (suprafața secundară).
Principiul de bază al măsurării temperaturii termocuplului este că două materiale diferite ale conductorilor formează un circuit închis. Când există un gradient de temperatură la ambele capete, va fi curent care trece prin circuit. În acest moment, există o forță electromotoare între cele două capete - forță electromotoare termoelectrică, care se numește efect Seebeck.
Doi conductori omogene cu compoziții diferite sunt electrozi termoelectrici, cu capătul de lucru la temperatura mai mare și capătul liber la temperatura mai joasă. Capătul liber este în general la o temperatură stabilă. Pe baza relației funcționale dintre forța electromotoare termoelectrică și temperatură, creați un tabel de calibrare a termocuplurilor; Tabelul de gradare este obținut în condițiile unei temperaturi finale libere de 0 grade, iar termocuplurile diferite au tabele de gradare diferite.
Când un al treilea tip de date metalice este conectat la un circuit de termocuplu, atâta timp cât temperatura celor două contacte ale datelor este aceeași, potențialul termoelectric generat de termocuplu va rămâne neschimbat, adică nu va fi afectat de conectarea la al treilea tip de metal la circuit. Prin urmare, la măsurarea temperaturii cu un termocuplu, suprafața de măsurare poate fi conectată, iar după măsurarea forței electromotoare termoelectrice, temperatura mediului măsurat poate fi cunoscută.
Termocuplurile sudează două tipuri diferite de conductori sau semiconductori A și B împreună pentru a forma o buclă închisă.
Când există o diferență de temperatură între cele două puncte de atașare 1 și 2 ale conductoarelor A și B, între cei doi apare o forță electromotoare, formând un curent uriaș și subțire în circuit. Acest fenomen se numește efect termoelectric. Termocuplurile funcționează folosind acest efect.
Două conductoare cu compoziții diferite (numite fire de termocuplu sau electrozi termoelectrici) sunt conectate la ambele capete pentru a forma un circuit. Când temperatura la joncțiune este diferită, în circuit apare o forță electromotoare, care se numește efect termoelectric, iar această forță electromotoare se numește potențial termoelectric. Termocuplurile folosesc acest principiu pentru măsurarea temperaturii, iar capătul utilizat direct pentru măsurarea temperaturii mediului se numește capăt de lucru (cunoscut și ca capăt de măsurare), iar celălalt capăt se numește capăt rece (cunoscut și ca capăt de compensare). ); Capătul rece este conectat la suprafața vizibilă sau suprafața potrivită, iar suprafața vizibilă va indica potențialul termoelectric generat de termocuplu.
